壁を斜めに切る【Revit】

壁は長方形の面しかできないと思っていませんか？
Revitでは壁を切り取ることが可能なんです！

まず、適当に壁を作成して…
その壁を選択状態にして[修正]から[プロファイル]の欄から[編集]をクリックします。

壁を編集しやすいように立面図に切り替えることをオススメするよ～
壁の輪郭がピンクの線分で表示されているので、これを編集します。

線は追加で描画できるので、好きな形に仕上げられます。
これで緑のチェックボタンを押して編集終了～

完成したのを3Dで確認してみます！

壁を斜めに切れてますね～
カーソルを合わせると元の形が点線で表示されていますね。

ちなみに…

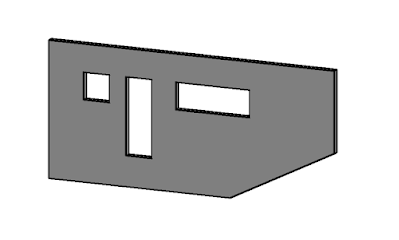

描画する時に長方形や丸を描くと、穴を空けることができます。

是非試してみてね～
